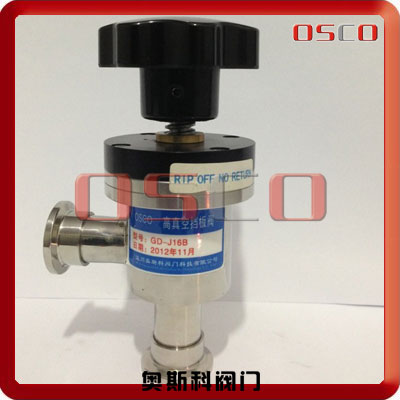

高真空KF挡板阀
1主要零件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
2外形及连接尺寸(mm)
3产品特点：
1、标准化、模块化设计，易于更换及维修；
2、便于清洁的设计；
3、电磁阀采用节能设计，体积小。
4主要性能指标：
适用范围：
1×10-6Pa～1.2×105Pa（波纹管密封）
1×10-5Pa～1.2×105Pa（氟胶圈密封）
打开时阀板上的压差：
≤1.2×105 Pa任意方向
阀体和阀座漏率：≤1.3×10-7Pa•L•s-1
建议首次维修前循环次数： 200，000次
阀体烘烤温度：≤150℃
安装位置
-手动驱动：任意-气动驱动：任意
-电磁驱动：任意（波纹管密封）；密封面朝向真空（氟胶圈密封）
电源
-气动驱动：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）
-电磁驱动：交流220V或230V 50Hz，起动功率800W、保持功率8W
压缩空气（只适用于气动）：
0.4～0.7MPa
阀门开启和关闭时间-气动驱动：≤1s
-电磁驱动：开启≤0.1s；
关闭≤1s（氟胶圈密封）、关闭≤0.5s（波纹管密封）
阀门位置指示
-手动驱动：带有启闭位置指示
-气动驱动：带有启闭位置指示开关（磁性开关）
-电磁驱动：带有开启位置指示灯
