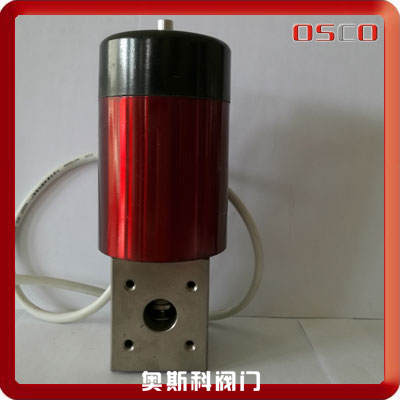

DDC-JQ-B系列电磁真空带充气阀

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。 适用的工作介质为空气及非腐蚀性气体

电磁真空带充气阀主要技术性能

适用范围(Pa) 105～1x10-2
阀门漏率(Pa.L/S) ＜6.7x10-4
适用温度(℃) -25～+50
线圈温升(℃) ≤65
开闭时间(S) ≤3
电源电压(V/Hz) 220±10%/50

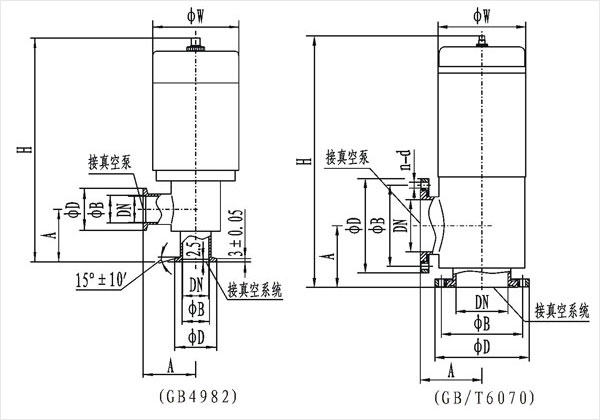

电磁真空带充气阀外形及连接尺寸(mm)(JB919)

DDC-JQ电磁真空带充气阀

型号 通径(DN) ΦW ΦD ΦB H A n-d

法兰标准
DDC-JQ16B 16 68 30 17.2 191 40 /

GB4982
DDC-JQ25B 25 82 40 26.2 202 50
DDC-JQ32B 32 92 55 41.2 244 50
DDC-JQ40B 40 110 55 41.2 275 65
DDC-JQ50B 50 125 110 90 314 80 4-Φ9

GB/T6070
DDC-JQ65B 65 135 130 110 343 88 4-Φ9
DDC-JQ80B 80 135 145 125 387 95 4-Φ9
DDC-JQ100B 100 165 165 145 399 108 8-Φ9
