Y416X型、Y110X型直接作用弹簧薄膜式减压阀

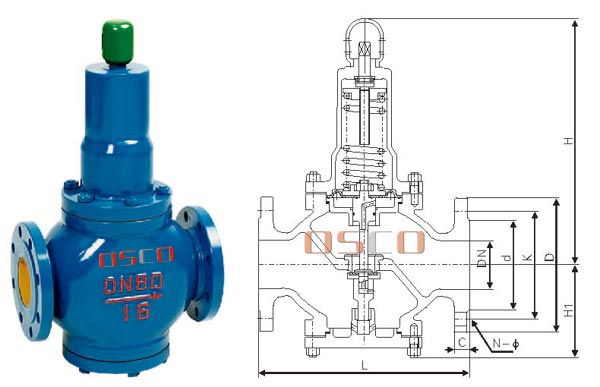

直接作用弹簧薄膜式减压阀结构特点和用途
本Y416X/Y110X系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，
控制阀瓣开度完成减压稳压功能。
本直接作用弹簧薄膜式减压阀产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本直接作用弹簧薄膜式减压阀产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

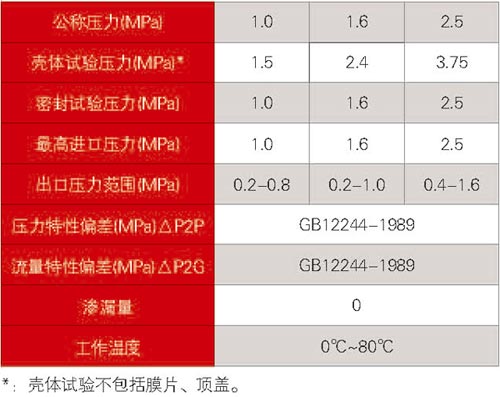

弹簧薄膜式减压阀主要技术参数和性能指标
直接作用薄膜弹簧式减压阀主要零件材料
| 零件材料 | 零件名称 |
| 阀体、阀盖、底盖 阀座 阀瓣 阀杆 缸套 活塞 O型圈 密封圈 膜片 调节弹簧 | WCB 2Cr13 2Cr13 2Cr13 2Cr13/25(镀硬铬 2Cr13 丁腈橡胶 丁腈橡胶 夹织物丁腈橡胶 60Si2Mn |
弹簧减压阀流量系数(Cv)
CV 1 2 4 4 6 13 14 38 40 85 90 165 350 520 690 950 1400
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
薄膜式减压阀连接形式
法兰式：RF FF
执行标准：JB79 GB9113
ANSI B16.5

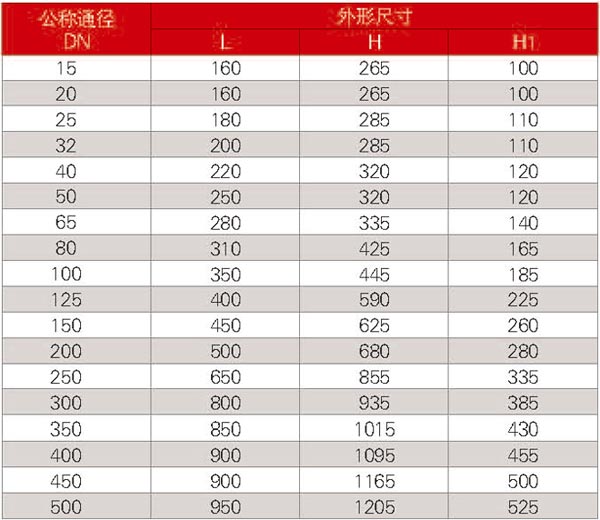

直接作用弹簧薄膜式减压阀外形尺寸
薄膜式减压阀订货须知
产品型号
公称压力 公称通径
连接法兰标准
额定流量系数Cv
进口压力
调压范围
工作介质和介质温度
