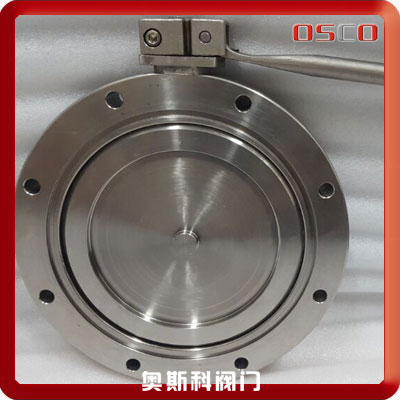

不锈钢真空蝶阀

GIQ型-气动高真空蝶阀

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。

气动高真空蝶阀主要零件材料

阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:丁腈橡胶、氟橡胶。

高真空气动蝶阀主要技术性能

适用范围: 105 ~1.3×10-4 Pa
阀门漏率: ≤1.3×10-4 Pa.L/S
适用温度: -25~+80℃(丁腈橡胶);-30~+150℃(氟橡胶)
安装方向: 任意

气动高真空蝶阀外形及连接尺寸(mm)(JB919)
