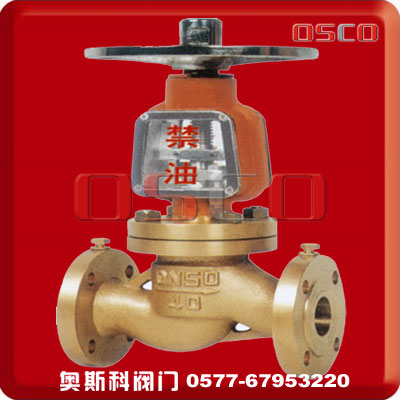

1、氧气铜阀门主要由阀体、阀盖、阀瓣等零件组成球形阀体,受力均匀。
2、氧气铜阀门为手动操作,顺时针旋转手轮,阀门关闭,逆时针旋转手轮,阀门开启。
3、DN50以下氧气铜阀门采用滚珠轴承,DN150、DN200、DN300等大口径阀增设副阀瓣。介质流向从阀瓣上部流向下方。
4、为了达到好的密封性能,在结构设计上以阀瓣运动进行导向,使其能准确地落在阀座上,阀瓣在阀体中导向时,阀瓣受到流动介质的侧向推动力,由阀体而不是由阀杆承受,这就进一步增加了密封性能和填料密封的可能性。
5、阀杆设计成降杆,即当阀杆升降时不转动,阀瓣随其升降,又一次减少阀瓣在运动时与阀坐的摩擦力,减少填料的磨损,同时上密封磨损亦可能降低到最小程度。
6、在阀体的端法兰上备有接地螺栓,以宜受用导线一螺栓连接,可避免因静电产生火花引起爆炸事故,阀杆的外露部分均有保护措施,以便防尘土和油类,支架轴承的润滑采用氟化脂,支架框架处装有机玻璃盖板,有明显的“禁油”标记,提醒现场人员注意。


 氧气铜阀门性能规范

公称压力
PN
强度试验压力
MPa
气密封试验压力
MPa
适用介质
适用温度
氧气
常温
1.6
2.4
1.6
2.5
3.8
2.5
3.0
4.5
3.0
4.0
6.0
4.0

氧气铜阀门主要零件材料
零件名称
材料
阀体、阀盖、阀瓣
铸铬镍钛不锈钢、铜合金
阀杆
铬镍不锈钢
阀杆螺母
青铜
