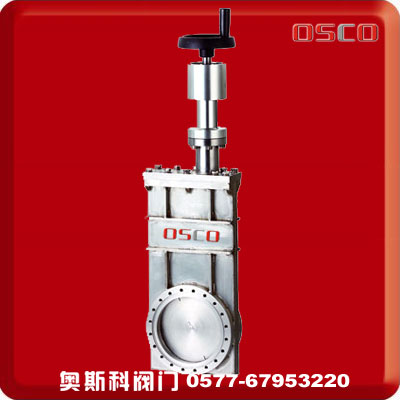

CC型超高真空插板阀



CC型-超高真空插板阀

手动超高真空插板阀是以手柄带动阀板作上下运动使阀板开启或关闭。CC型超高真空插板阀门用于接通或切断真空管路中的气流。手动超高真空插板阀适用介质为纯净空气和非腐蚀性气体。

超高真空插板阀主要零件材料

阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶

超高真空插板阀主要技术性能

适用范围：105~1.3×10-7Pa
阀门漏率：≤1.3×10-7Pa.L/S
适用温度：-30~+150℃
阀门开启时阀板两侧的压差：≤27×103Pa

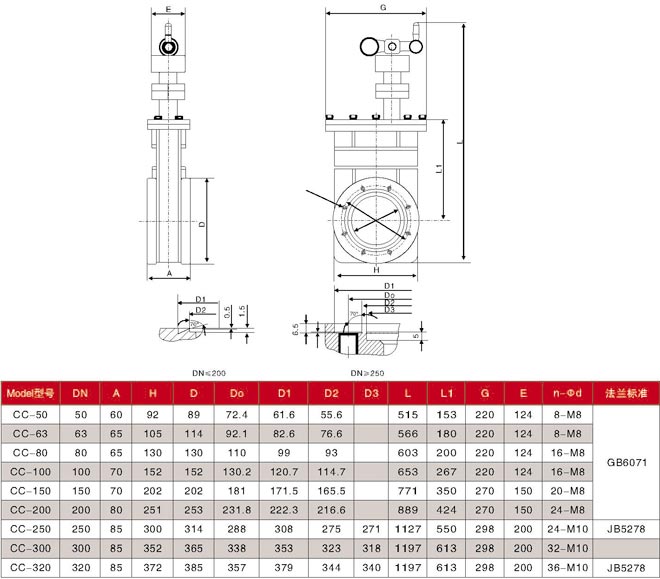

超高真空插板阀外形及连接尺寸
