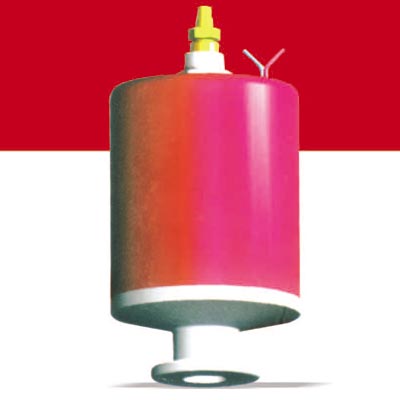

GQC-5型电磁高真空充气阀
产品简介： 高真空充气阀系列阀门分为手动和电磁二种驱动方式，在高真空管路中起充气作用，具有体积小、使用可靠、密封性能好和寿命长等优点，是真空设备首选阀门之一。DDC-JQ电磁真空充气阀是装在真空泵上防止泵返油，从而避免泵油污染真空室。该电磁高真空充气阀能正向密封，不能反顶大气密封。对真空阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
产品特点：结构简单，易于更换及维修；便于清洁的设计。
GQC-5 型电磁高真空充气阀是以电磁力为动力，当电源接通后，阀门被关闭，使真空系统与大气隔离；切断电源后，真空阀门处于开启状态，大气随之充入真空系统。电磁高真空充气阀适用介质为纯净空气和非腐蚀性气体。电磁高真空充气阀法兰尺寸按国家标准GB/T 4982-2003执行。
电磁高真空充气阀主要技术性能
公称通径： 5mm
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4Pa.L/S
适用温度： -30~+50℃
线围温升： ≤65℃
开闭时间： ≤3S
电源电压： 220V/50Hz
安装方向： 垂直
建议首次维修前循环次数：200，000次
阀体烘烤温度：80℃
安装位置：KF法兰接真空
下表给出产品的订货号，客户根据所需阀门的阀体材料、操作方式、通电充气型式及公称通径查表获得订货号。若是电磁驱动的阀门，应将指定电压加到订货号后端。
订购示例：2469，220VAC
电磁高真空充气阀，DN=2mm、电压为交流220V 50Hz、KF法兰、铝阀体、常闭型
| 订货号 | 重量/kg | |||||||
| 公称通径(mm) | 手动 | 电磁 | 手动 | 电磁 | ||||
| 304 | 铝 | 304 | 304 | 铝 | 304 | |||
| 常闭 | 常开 | 常闭 | 常闭 | 常开 | 常闭 | |||
| 2 | 2469 | 2467 | 2473 | 0.74 | 0.74 | 0.64 | ||
| 3 | 2474 | 0.65 | ||||||
| 4 | 2130 | 2470 | 2468 | 0.15 | 0.93 | 0.93 | ||
| 10 | 2131 | 0.18 | ||||||
