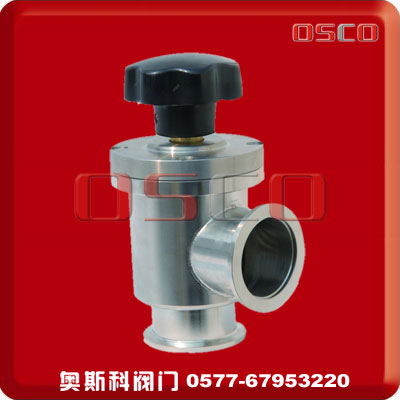

真空挡板阀

高真空挡板阀

真空挡板阀系列

真空挡板阀用在真空管道中角通和三通的地方。驱动方式为手动、气动、电磁驱动、电动可供客户选择。其中GDC-J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广，也可当真空充气阀用。真空挡板阀安装位置可任意，可反顶一个大气压，并有反馈型号输出。

高真空挡板阀用于接通或切断真空管路中的气流。GD型高真空挡板阀适用介质为纯净空气和非腐蚀性气体。GD型高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。高真空挡板阀按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。

一、①GD型-高真空挡板阀产品名称与型号②GD型－高真空挡板阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GD型-高真空挡板阀型号，请按GD型－高真空挡板阀型号直接向温州奥斯科阀门销售部订购。

真空挡板阀主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封圈：丁腈橡胶、氟橡胶、波纹管( 轴封 )

真空挡板阀主要技术性能

适用范围Applicability：105~1.3×10-4 Pa(轴封为橡胶) ；105~1.3×10-5 Pa(轴封为波纹管)
阀门漏率Valve Leak Rate：≤1.3×10-4Pa.L/S(轴封为橡胶)；≤1.3×10-5Pa.L/S(轴封为波纹管)
适用温度Applicable Temperature：-25~+80℃(丁腈橡胶)；-30~+150℃(氟橡胶)

真空挡板阀外形及连接尺寸

Model
型号		 DN D1 D A H P 法兰标准
GD-J10(b) 10 12.2 30 40 124.5 60 GB4982
GD-J16(b) 16 17.2 30 40 124.5 60
GD-J25(b) 25 26.2 40 50 134.5 78
GD-J32(b) 32 34.2 55 58 153 78
GD-J40(b) 40 41.2 55 65 160.5 78
GD-J50(b) 50 52.2 75 70 203 78

GD型－真空挡板阀活套法兰连接

Model
型号		 DN D1 Do D2 A P H n-φc Dny预抽口 法兰标准
GD-J50 50 110 90 55 70 78 203 4-φ9   GB6070
GD-J63 63 130 110 68 88 160 380 4-φ9
GD-J80 80 145 125 85 98 160 400 8-φ9
GD-J100 100 165 145 105 108 160 420 8-φ9
GD-J(S)160 160 225 200 165 158 160 575 8-φ11 DN40 GB4982
GD-J(S)200 200 285 260 208 200 160 655 12-φ11 DN50 GB6070
GD-J(S)250 250 335 310 258 208 250 690 12-φ11 DN63 GB6070
GD-J(S)320 320 425 395 328 250 250 785 12-φ14 DN80 GB6070
GD-J(S)150 150 220 195 156 158 160 575 8-φ12 DN40 GB4982 JB919
GD-J(S)300 300 380 350 308 250 250 785 8-φ14 DN80 GB6070 JB919
