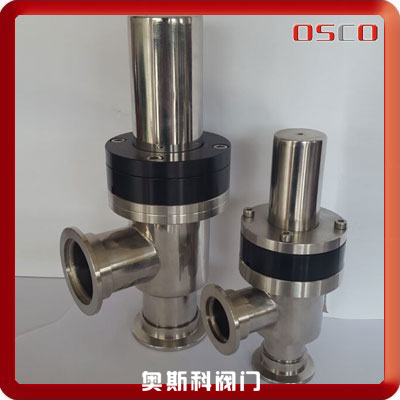

GDQ系列气动高真空挡板阀

气动高真空挡板阀工作原理

GDQ系列气动高真空挡板阀可作高真空管路中的启闭机构,可切断和接通真空系统中的气流。GDQ系列气动高真空挡板阀是以电信号作为阀门开关信号,依靠压缩空气作为阀板升启动力,在失去电源或压缩空气时,阀门将依靠弹簧力自动关闭。本阀门具有工作平稳,密封可靠,寿命长等优点。

气动高真空挡板阀性能参数

启闭方式:气动
连接法兰标准:GB/T4982
适用介质:空气或低腐蚀性气体
阀体漏率:<1.3×10-7Pa•L•S-1
阀板正反向漏率:<1.3×10-7Pa•L•S-1
寿命:>500000次(使用AM350焊接式波纹管)>200000次(使用304液压波纹管)
安装位置:DN<300任意,DN≥300垂直
气源压力:0.4~0.6MPa
进气口螺纹尺寸:PT1/8
电源:标准出厂220v±10%/50Hz

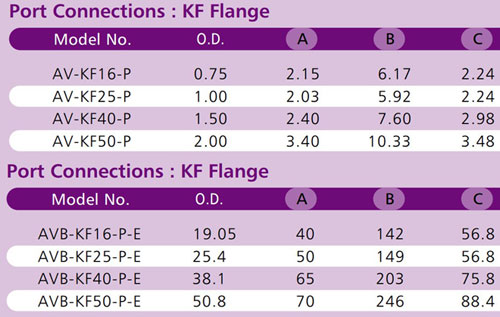

气动高真空挡板阀外形及连接尺寸

GDQ系列气动高真空挡板阀

GDQ系列气动高真空挡板阀
