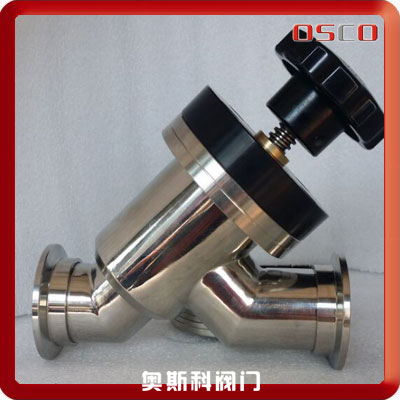

Y型真空挡板阀工作原理
高真空手动挡板阀可作高真空管路中的启闭机构，可切断和接通真空系统中的气流。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。本阀阀板上下移动均有限位装置，保证了阀板密封圈及波纹管的寿命。
Y型真空挡板阀主要技术性能
启闭方式：手动
连接法兰标准：GB/T 4982
适宜范围：10-6Pa~2×105Pa
适用介质：空气或低腐蚀性气体
阀体漏率：<1.3×10-7Pa•L•S-1
阀板正反向漏率：<1.3×10-7Pa•L•S-1
寿命：>100000次
安装位置：DN＜300任意,DN≥300垂直
在允许的压力范围内，在不同的压差方向均可打开或关闭阀门
本阀开启高度任意，对气流可进行调节

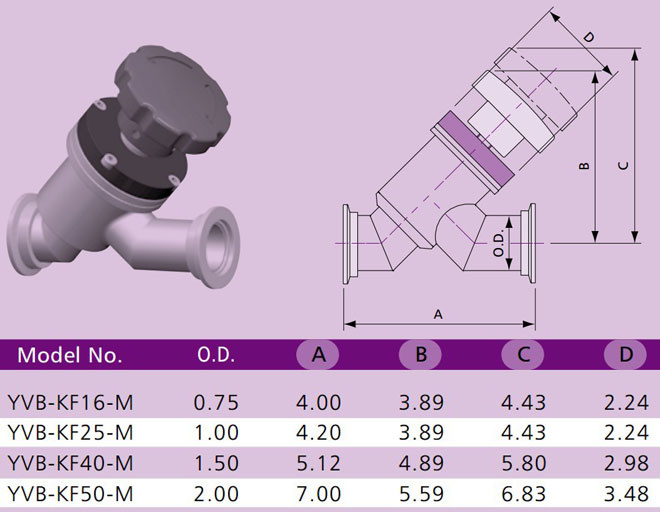

Y型真空挡板阀外形及连接尺寸
