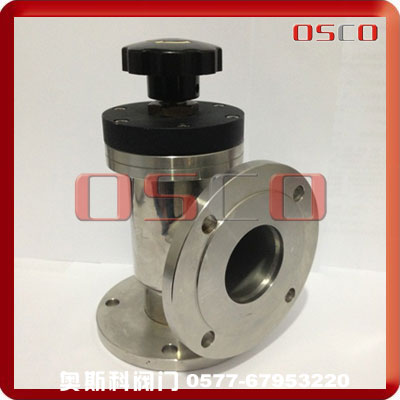

真空挡板阀系列

真空挡板阀系列

真空挡板阀用在真空管道中角通和三通的地方。驱动方式为手动、气动、电磁驱动、电动可供客户选择。其中GDC-J型电磁高真空挡板阀为金属波纹管密封,其应用范围较广,也可当真空充气阀用。真空挡板阀安装位置可任意,可反顶一个大气压,并有反馈型号输出。

高真空挡板阀用于接通或切断真空管路中的气流。GD型高真空挡板阀适用介质为纯净空气和非腐蚀性气体。GD型高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。高真空挡板阀按通导形式可分GD-J为角通型式,GD-S为带预抽口的三通型式。

一、①GD型-高真空挡板阀产品名称与型号②GD型-高真空挡板阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定GD型-高真空挡板阀型号,请按GD型-高真空挡板阀型号直接向温州奥斯科阀门销售部订购。



真空挡板阀主要零件材料



阀体、阀盖、阀杆:铝合金、碳钢或不锈钢

密封圈:丁腈橡胶、氟橡胶、波纹管( 轴封 )



真空挡板阀主要技术性能

适用范围Applicability:105~1.3×10-4 Pa(轴封为橡胶) ;105~1.3×10-5 Pa(轴封为波纹管)

阀门漏率Valve Leak Rate:≤1.3×10-4Pa.L/S(轴封为橡胶);≤1.3×10-5Pa.L/S(轴封为波纹管)

适用温度Applicable Temperature:-25~+80℃(丁腈橡胶);-30~+150℃(氟橡胶)



真空挡板阀外形及连接尺寸



GD型-真空挡板阀活套法兰连接

Model
型号

DN

D1

D

A

H

P

法兰标准

GD-J10(b)

10

12.2

30

40

124.5

60

GB4982

GD-J16(b)

16

17.2

30

40

124.5

60

GD-J25(b)

25

26.2

40

50

134.5

78

GD-J32(b)

32

34.2

55

58

153

78

GD-J40(b)

40

41.2

55

65

160.5

78

GD-J50(b)

50

52.2

75

70

203

78

GD型-真空挡板阀活套法兰连接

Model
型号

DN

D1

Do

D2

A

P

H

n-φc

Dny预抽口

法兰标准

GD-J50

50

110

90

55

70

78

203

4-φ9



GB6070

GD-J63

63

130

110

68

88

160

380

4-φ9



GD-J80

80

145

125

85

98

160

400

8-φ9



GD-J100

100

165

145

105

108

160

420

8-φ9



GD-J(S)160

160

225

200

165

158

160

575

8-φ11

DN40 GB4982

GD-J(S)200

200

285

260

208

200

160

655

12-φ11

DN50 GB6070

GD-J(S)250

250

335

310

258

208

250

690

12-φ11

DN63 GB6070

GD-J(S)320

320

425

395

328

250

250

785

12-φ14

DN80 GB6070

GD-J(S)150

150

220

195

156

158

160

575

8-φ12

DN40 GB4982

JB919

GD-J(S)300

300

380

350

308

250

250

785

8-φ14

DN80 GB6070

JB919
