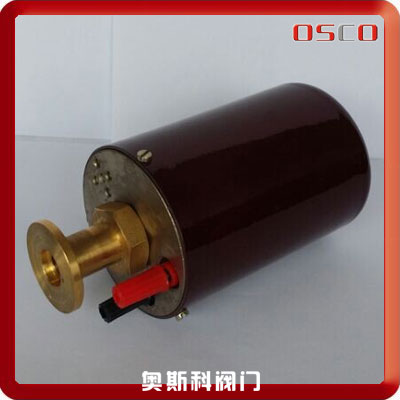

GQC型系列电磁高真空充气阀
GQC-1.5、GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。 阀门适用的介质为空气及非腐蚀性气体。
GQC型电磁高真空充气阀主要技术性能
| 性能参数 | GQC-1.5 | GQC-5 | GQC-5/KF | GQC-4A |
| 适用范围(Pa) | 105 ～1.3x10-4 | |||
| 阀门漏率(Pa.L/S) | ≤1.3x10-4 | |||
| 法兰标准 | 焊接式连接；GB4982 | GB4982 | ||
| 标准出厂 | 断电时阀门处于开启状态 | |||
GQC型电磁高真空充气阀连接尺寸(mm)
| 型号 | 通径(DN) | ΦW | ΦD | H | h | 电气参数 | |
| 电源 | 功率 | ||||||
| GQC-1.5 | 1.5 | 52 | 7 | 112 | 66 | DC36V | 3.3W |
| GQC-5 | 5 | 60 | 10 | 136 | 90 | DC36V | 6.5W |
| GQC-5/KF | 5 | 60 | 30 | 119 | 90 | DC36V | 6.5W |
| GQC-4A | 4 | 尺寸如图所示 | DC36V | 3.6W | |||
