直接作用波纹管式气体减压阀

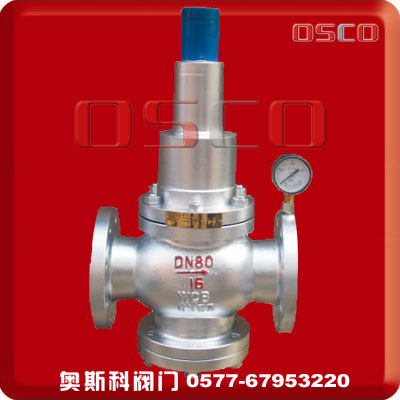

YWQX型直接作用波纹管式气体减压阀

YWQX减压阀作用原理与结构说明:

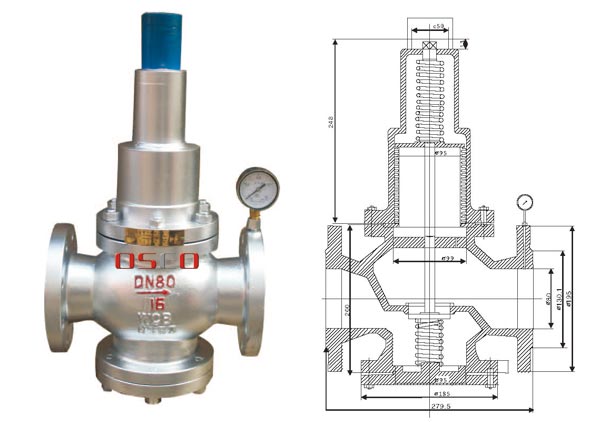

1. YWQX直接作用波纹管式气体减压阀由阀体、波纹管组件、阀座、调节弹簧等组成,波纹管组件的阀杆和阀体相配合待波纹管受到介质压力后,推动阀杆移位,改变密封面与阀座间的距离。

2. 波纹管式气体减压阀出厂时,密封面与阀座是关闭的,需要使用时,通过顺时针方向旋转螺丝,使调节弹簧压向阀杆,顶开密封面。当受到介质压力时,介质分二路,一路由阀体至出口,另一路由阀体上的平衡孔到波纹管的内腔,并使阀杆向上和调节弹簧的力平衡。当进口压力增加时,波纹管组件的阀杆向上移位,密封面和阀座之间的间隙减小,当调节弹簧和波纹管的力平衡时,则出口处的压力就稳定 在需要值上,当进口压力减小时则反向移动,仍使出口压力稳定在需要值上。

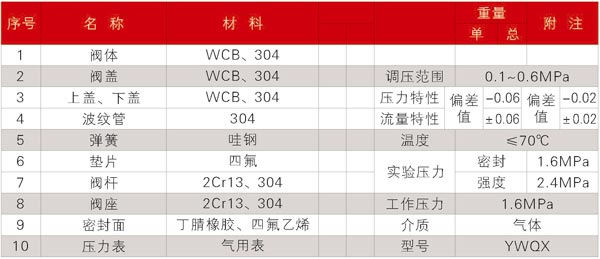

波纹管式气体减压阀主要零件材料与重量
