气动超高真空挡板阀简介

本CF系列超高真空挡板阀系列适用于超高真空系统中开断管路,其为气动驱动方式。CF系列超高真空挡板阀具有工作平稳,使用可靠、密封性能佳和寿命长等优点,是超高真空设备首选阀门之一。气动超高真空挡板阀是以压缩空气为动力开启或关闭阀板,在失去气源时,阀板将依靠弹簧力自动关闭。阀门的介质为空气及少数腐蚀性气体。

超高真空气动挡板阀特点

标准化、模块化设计,易于更换超高真空挡板阀及维修;
超高真空挡板阀便于清洁的设计;
轴封为波纹管密封,其它密封件为氟橡胶,无润滑剂设计;
阀体采用不锈钢内部焊接,漏率小;

CF系列超高真空挡板阀主要性能指标

适用范围:1×10-6pa~1.2×105Pa
打开时阀板上的压差:≤1.2×105Pa任意方向
阀体和阀座漏率: <1.3×10-7Pa·L·s-1
建议首次维修前循环次数:200,000次
阀体烘烤温度:打开时≤200℃;关闭时≤150℃
安装位置:任意
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开闭时间(只适用于气动):≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
阀门重量、订货号:见上表

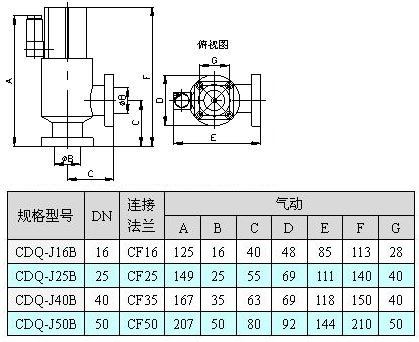

CF系列超高真空挡板阀外形尺寸气动驱动


超高真空挡板阀选配件
气动驱动阀门启闭位置指示开关(磁性开关),型号为D-A73。
