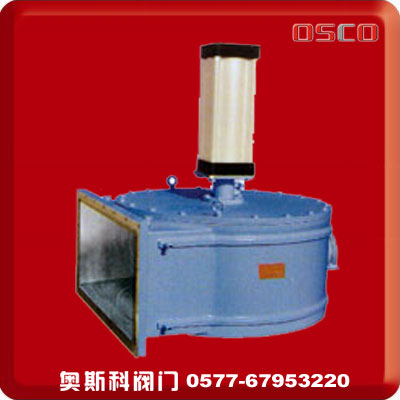

长方口气动高真空挡板阀

GDQF型气动高真空长方口挡板阀

GDQF系列长方口高真空气动挡板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸驱动挡板作启闭动作，实现系统中气体的截止或导通。长方口高真空挡板阀的优点是降低了进气口中心的高度，使机组结构更紧凑。

气动高真空长方口挡板阀具有结构简单，开闭时间短，安全可靠，坚固耐用并且可以自动控制等优点。GDQF系列高真空气动挡板阀（长方口）被广泛应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。

长方口气动高真空挡板阀技术数据

型号 Type
项目 Item		 适用范围
Pa		 漏率
Pa·L/s		 流导
L/s		 介质温度
℃		 气源压力
MPa		 启闭时间
s		 外形尺寸
L×B×Hmm		 净重
kg
GDQF-S320 1.33×10-5 1.3×10-5 4200 -25～+80
（丁腈胶密封）
-30～+150
（氟橡胶密封）		 0.4～0.6 4～5 530×445×520 97
GDQF-S400 6400 5～6 630×520×600 100
GDQF-S500 10500 725×620×750 150
GDQF-S600 15000 855×710×1247 250
GDQF-S630 17000 935×820×1000 350
GDQF-S800 29000 6～7 1140×1180×1116 550
GDQF-S900 44000 7～8 1260×1225×1520 660
GDQF-S1000 47000 8～9 1380×1270×2000 700
GDQF-S1200 68000 10～12 1630×1380×1690 880
GDQF-S1400 89000 12～14 1750×1610×2000 1060
GDQF-S1600 115000 2150×1820×2300 1250

长方口气动高真空挡板阀外形尺寸与安装尺寸

型号 Type DN D1 D2 d d1 d2 A B L L1 L2 L3 L4 L5 C C1 C2 C3 H E
GDQF-S320 320 395 425 80 125 145 105 445 530 275 405 375 187.5   272 242 172 242 520 345
GDQF-S400 400 465 500 100 145 170 130 520 630 325 480 450 150   315 285 215 285 600 420
GDQF-S500 500 565 600 100 145 170 160 620 725 400 580 550 275   369 335 269 335 750 520
GDQF-S600 600 670 710 160 200 225 275 710 855 440 740 700 420 140 640 600 500 300 1247 600
GDQF-S630 630 775 820 160 200 225 200 820 935 465 800 768 512 256 450 420 350 140 1000 700
GDQF-S800 800 880 962 200 260 285 218 1180 1140 580 1160 1090 560 280 490 450 380 300 1116 1000
GDQF-S900 900 978 1060 200 260 285 270 1225 1260 635 1150 1105 669 373 715 670 590 417 1520 1025
GDQF-S1000 1000 1090 1140 300 350 380 400 1270 1380 690 1140 1120 778 466 940 890 800 534 2000 1050
GDQF-S1200 1200 1310 1360 300 350 380 480 1380 1630 850 1340 1300 1012 724 765 725 645 429 1690 1290
GDQF-S1400 1400 1550 1600 320 395 425 560 1610 1750 900 1570 1530 1275 1020 873 833 753 274 2000 1500
GDQF-S1600 1600 1760 1800 320 395 425 640 1820 2150 1100 1780 1740 1491 1242 980 940 860 208 2300 1720
