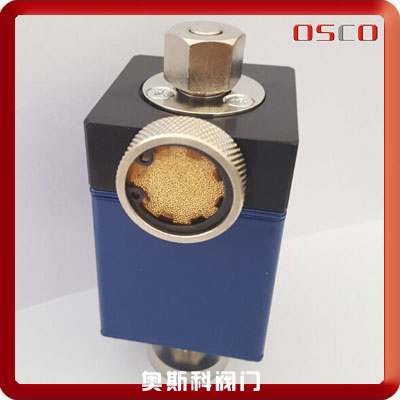

GQC型系列电磁高真空充气阀

GQC型系列电磁高真空充气阀

GQC型电磁高真空充气阀主要技术性能

性能参数

GQC-1.5

GQC-5

GQC-5/KF

GQC-4A

适用范围(Pa)

105 ~1.3x10-4

阀门漏率(Pa.L/S)

≤1.3x10-4

法兰标准

焊接式连接;GB4982

GB4982

标准出厂

断电时阀门处于开启状态

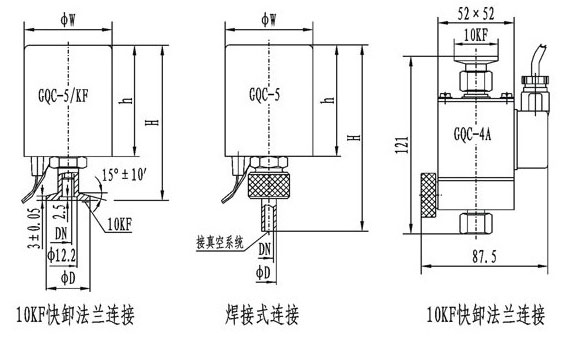

GQC型电磁高真空充气阀连接尺寸(mm)

型号

通径(DN)

ΦW

ΦD

H

h

电气参数

电源

功率

GQC-1.5

1.5

52

7

112

66

DC36V

3.3W

GQC-5

5

60

10

136

90

DC36V

6.5W

GQC-5/KF

5

60

30

119

90

DC36V

6.5W

GQC-4A

4

尺寸如图所示

DC36V
AC220V

3.6W
